均衡器种类特性介绍

所属栏目 : 行业资讯 发布时间 : 2021-04-15 点击量 : 40

       无论何种均衡器,其功能都是通过音频频率滤波处理实现对放大器的频率响应进行调整。这种调整可以使某些频率的声音响度大于或小于其它频率的声音,使某一频率的电平提升或衰减若干分贝的作法即为频率均衡,简称EQ。均衡器对频率的提升衰减有两种方式:一种是搁架形方式;另一种方式是峰谷形方式。这两种方式的名称由对频率提升衰减的频响曲线形态而得名(还有一种分类是分为图示均衡器和参数均衡器)。下面我们对这两种方式进一步讨论。

       所谓搁架形方式,实际上是将信号分频处理,一部分频率直接通过,另一部分频率(高度段或低频段)得到衰减,从而达到对声音中某段频率的相对提升或衰减,形成频率响应上的架形状态。这种方式多为高通滤波器和低通波波器采用,所不同的是,高低通波波器通带以外的衰减并不是平衡的,确切地说,它的衰减是连续增加的。

       高通滤波器和低通正如它们名称所意味的,某些频率的电平直通,而另外的频率则被衰减。衰减少于3dB的频率为通带频率,而那些衰减超过3dB的频率则为阻带内频率。它们具有的功率谨为通带功率的1/2。信号衰减量正好为3dB的频率为截止频率或称交岔频率。在截止频率以外的阻带衰减量一般以每频程等量的分贝数值呈斜线衰减,这个衰减的比率称为斜率。如;常用的的衰减斜率为每频程12dB、15dB、18dB等参量。高通滤波器的截止频率一般在20Hz至250Hz之间。低通滤波器的截止频率一般在6KHz至12KHz之间。通常,高低通滤波器可安装在专用均衡器上,作为附属功能,用于频率特性选通或滤除高低频噪声。如果同时使用高通滤波器和低通滤波器进行衰减,而使中间频段平直输出,那么就形成发带通滤波器。这种滤波方式通带的带宽由高低通滤波的截止频率控制,而Q值则由高低通滤波器的衰减斜率控制。这种带通滤波方式的频响曲线可以灵活调整,并能做得很宽。


       简单的峰谷形方式是由LC电路(即电感器与电容器组成的电路)产生的,在滤波电路中当这两个电抗元件串联时,会对某一频率表现zui小阻抗,而对其它频段的信号则阻抗很大。这个阻抗小的频率称这中心频率或谐振频率。

       将LC电路串联一个可变电阻,再与另一固定电阻并联,远离中心频率的信号即通过R电路,并衰减很大。在固定电阻远端将两条载有不同频率的线路合并,那么我们可以想象到,通过LC电路的中心频率由于衰减很小可以得到很高电平,而通过R电路的其它频率由于衰减大而电平降低,即会造成某一频率的峰形是升,提升程度取决于电阻的阻值。如果将R电路接地而使LC电路旁路入地,中心频率就会得到很大到无限的衰减,这样其它频率电平衰减很小,即会造成某一频率的谷形衰减。衰减程度取决于电阻值。峰谷形方式多用于图式均衡器和参数均衡器。COOL EDIT 中的EQ就是这种EQ。

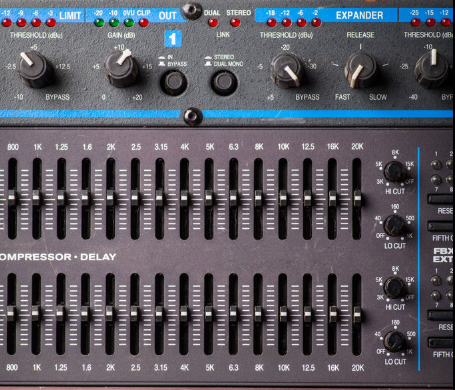

       均衡器把全音频(20Hz—20kHz)等分成一段段窄频带,这些窄频带可单独进行增益调整。每段频率中心率相差1/3倍频程。电声学把中心频率为2:1的频率间隔称为倍频程。1/3倍频程是在一个倍频程的频率之间,插入两个中心频率,使这四个频率之间依次相差1/3个倍频程,此时四个频率的比例为1:1.26:1.578:2和关系。均衡器几乎全是按1/3倍频程等分的。总之分得越多,带宽也就越窄,Q值就会越大。每段频率由一个推位电位器控制,电位器键的位置可表示出直观的均衡频率曲线,均衡器因此而得名。

       均衡器可以覆盖10个倍频程的频率范围,它的每段中心频率可以对称峰谷式提升和衰减的更大电平值为士15dB,不论提升和截止电平怎样,它的Q值是恒定的,滤波器具有可同形状的陡度。均衡器适于对现成音乐作品进行频率均衡。

       参数均衡器有两种类型,完全参数式和准参数式,这两种类型区别是:全参数式有三种完全非互相作用的控制调整参数,即峰值提升或谷式衰减的dB单位量、频率(受均衡作用影响zui大的频率)和可调整的Q值。以上三个参数可任意调整而无互相影响。而准参数式的均衡器在调节与/或均衡控制时,Q值会发生变化而影响到中心频率两则的频率,即带宽发生变化,形象地比较完全参数式和准参数式均衡的不同,即在做无限深度下凹处理时完全参数式均衡器能很好地消除某一频率段上的有害声音,而准参数式均衡器由于有互易作用而受到限制,不适于消除固定频率上的干扰声。总的说,参数均衡器在应用上是音质加工的有力工具,它可用于前期录音和后期二度加工,其作用与图示均衡器不同,设计精良的参数均衡可以根据声学共振校正频响峰值,对某个声音做单频均衡或对某个乐器的音色做较大程度的修改或衰减单频干扰噪声,因此在改善音响效果的作用是显著的。

       参数均衡器在性能和指标上更有明显优势。如某种模拟化数字控制机型,可编程序的立体声双跟踪,有8个存储组,可寄、存(RAM)64个数据,为复尽可杂的均衡处理提供了方便。并可通过串行总线和计算机联接。对于录找谐振点、显示输入和输出增益、消减和提升电平及选定Q值等都通过电子数字显示,输入增益和输出增益调节可在250挡内选择。无论中心频率、Q值、增益的调整都可以通过按键调整,并都有“加速控制”功能(按住键的时间越长,各个参数的变化就越快)。它可以与计算机联接,由于计算机键盘控制整个功能和从屏幕上监视数据。并且LOCK按钮可锁住面板上所有控制键,须经键盘打入密码才能解除LOCK功能。

       有些全参数均衡器性能指标很高,如;提升可达成18dB;消减可达25dB;频带宽度可在1/12频程至5倍频程内随意调整;中心频率的上限可达30KHz。并且已发展到全数字化的处理了,对于与数字录音配套有积极作用。
